Arreglar el iPad Pro que no se enciende sustituyendo los conectores

Hemos recibido un iPad Pro de nuestro fan. El fallo original del iPad Pro era el altavoz de la esquina superior izquierda con ruido.

Después de reemplazar el altavoz, los conectores de la placa base y de la pantalla se quemaron al conectar la pantalla. Ahora el iPad Pro no enciende.

Así que el fan le envió el iPad Pro a REWA para su reparación. Veamos cómo arreglamos el iPad Pro.

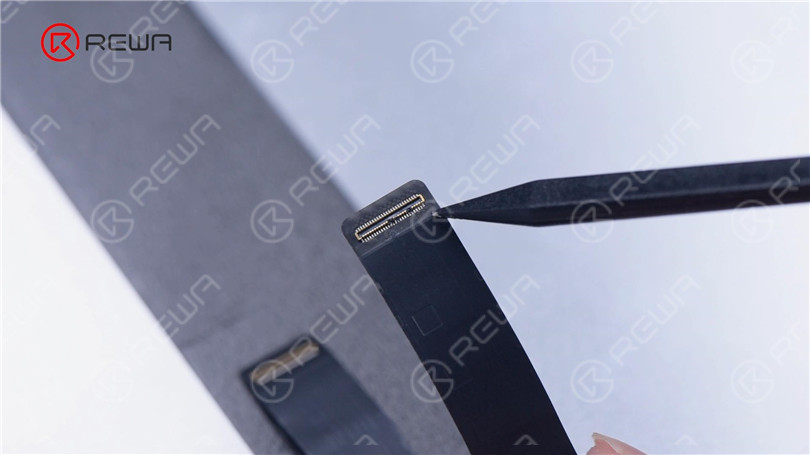

En primer lugar, retiramos la pantalla. Podemos ver que los conectores están quemados.

Dado que la batería está conectada a la placa base, los conectores se quemarán con el dispositivo encendido y la pantalla conectada.

Para evitar daños innecesarios, le recomendamos que primero desconecte la batería durante la reparación.

Después de conectar la pantalla, conecte la batería para encender el dispositivo.

A continuación, reemplazamos los conectores. En primer lugar, reemplazamos el conector de la pantalla. Fija el cable flexible con cinta de alta temperatura y cubre la pantalla con una alfombrilla aislante.

Aplica algo de flujo en pasta al conector. Calienta con la pistola de aire caliente para retirar el conector dañado.

Sigue aplicando pasta de flujo. Consigue un nuevo conector y alinea el conector.

Aplicar calor para soldar el conector con pistola de aire caliente. Después de soldar y de que el conector se haya enfriado, limpiar con limpiador de PCB.

Compruebe las almohadillas de soldadura una por una con unas pinzas. Se puede ver que la soldadura es perfecta.

Luego reemplazamos el conector en la placa base. Primero, retire la cubierta de protección.

Desconecte la batería y la antena.

Para proteger la placa base, haga palanca en la placa base con cuidado, desconectando la batería de la placa base.

Retire la cinta de blindaje del conector. Dado que la placa base está rodeada de baterías, necesitamos aislar la zona.

Aplica cinta de alta temperatura alrededor de la placa base. Para una mejor protección, te aconsejamos aplicar varias capas. Luego, aplica las alfombrillas aislantes.

Aplica un poco de fundente en pasta al conector. Retira el conector dañado con una pistola de aire caliente.

Aplica un poco de pasta de soldar de temperatura media y fundente en pasta. Toma un inductor. Iguala las almohadillas de soldadura deslizando el inductor.

Limpiar el estaño alrededor del conector con pistola de aire caliente y malla desoldadora.

Limpie la almohadilla de unión con limpiador de PCB. Aplique un poco de fundente en pasta y coloque el nuevo conector en su posición. Caliente para soldar el conector con una pistola de aire caliente. Limpie el conector con limpiador de PCB.

Luego conectamos la antena.

Desconecte la batería de la placa base con una púa, lo que sirve para evitar que el conector se dañe con la pantalla conectada.

Luego conectamos la pantalla. Retire la púa de apertura. Atornille la batería y la placa base.

Enciende el iPad Pro para probarlo. El iPad Pro se puede encender. Tanto la pantalla como el tacto funcionan bien. La música se puede reproducir sin ruido.

El iPad Pro que no encendía se ha reparado con éxito.

Por favor, siéntase libre de dejar un comentario sobre temas de reparación de iPad que le interesen.

Mira el siguiente video para ver cómo arreglar un iPad Pro que no enciende.
