Riparazione del touch screen dell'iPhone X non reattivo

Il nostro corso di oggi riguarda la riparazione del touchscreen dell'iPhone X che non risponde.

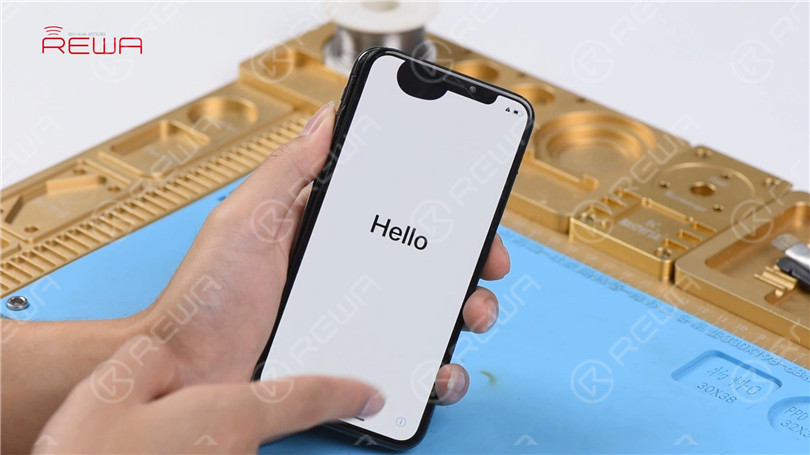

Premere il pulsante di accensione per accendere il telefono. Il telefono si accende normalmente. Il touch screen del telefono non risponde.

Spegnere il telefono e smontarlo. Scollegare la batteria e rimuovere il display.

Estrarre la scheda madre. La prima cosa da fare è controllare il connettore FPC del Touch ID J5800. Eseguire la misurazione in modalità diodo di J5800. Il valore misurato del pin 22 è OL, il che indica che il circuito del pin 22 è aperto.

Possiamo notare che nel circuito è presente un induttore FL5893. Iniziamo con FL5893.

Innanzitutto, rimuovere la spugna intorno a J5800 con una pinzetta. Eseguire la misurazione in modalità diodo dei pin 1 e 2 di FL5893. Il valore misurato dei due pin è 0. A giudicare dal valore misurato, FL5893 è in stato normale.

Possiamo vedere che il circuito si dirige verso il PCB del terzo spazio. È quindi necessario separare la scheda madre per controllare il PCB del terzo spazio. Posizionare la scheda madre sulla piattaforma di riscaldamento specializzata. Quando la temperatura della piattaforma raggiunge i 160℃, prelevare lo strato superiore con una pinzetta.

Come si può vedere, molte giunzioni di saldatura sulla scheda PCB del terzo spazio si sono staccate. E la scheda madre è gravemente deformata. A giudicare da questo, la scheda madre non è riparabile.

Conclusione:

Il touchscreen dell'iPhone X non risponde. La prima cosa da fare è controllare il connettore FPC del Touch ID J5800. Eseguire la misurazione in modalità diodo di J5800. A giudicare dal valore misurato, il circuito del pin 22 è aperto. Nella bitmap si può notare che il circuito si dirige verso il terzo spazio del PCB. Se si separa la scheda madre, si scopre che molti giunti di saldatura sul PCB del terzo spazio sono caduti. La scheda madre è inoltre gravemente deformata. A giudicare da questo, la scheda madre non è riparabile.
